Průmyslové šroubování a lisování DSM
Německá špičková technika pro přesné průmyslové šroubování, lisování a kontrolu kvality. Nabízíme servolisy se silou až 120 kN a elektrické šroubováky s momentem až 2400 Nm, vše řízené procesní jednotkou MultiPro 3G s grafickým vyhodnocením křivek.
Kategorie produktů DSM
Vyberte si kategorii pro zobrazení konkrétních modelů.
Kategorie
Šroubování
Elektrické vestavné šroubovací hlavy DS, ruční řízené šroubováky DSH a ergonomické poziční stojany a ramena HST/HSA.
Kategorie
Lisování
Přesné servoelektrické lisovací jednotky (servolisy) a kompaktní stolní pracoviště s odměřováním síly a zdvihu.
Kategorie
Monitoring a měření
Procesní řídicí jednotky pro vyhodnocování křivek v reálném čase a etalonové kalibrační snímače.
Kategorie: Šroubování
Vyberte si typ zařízení nebo konkrétní model.
Podkategorie

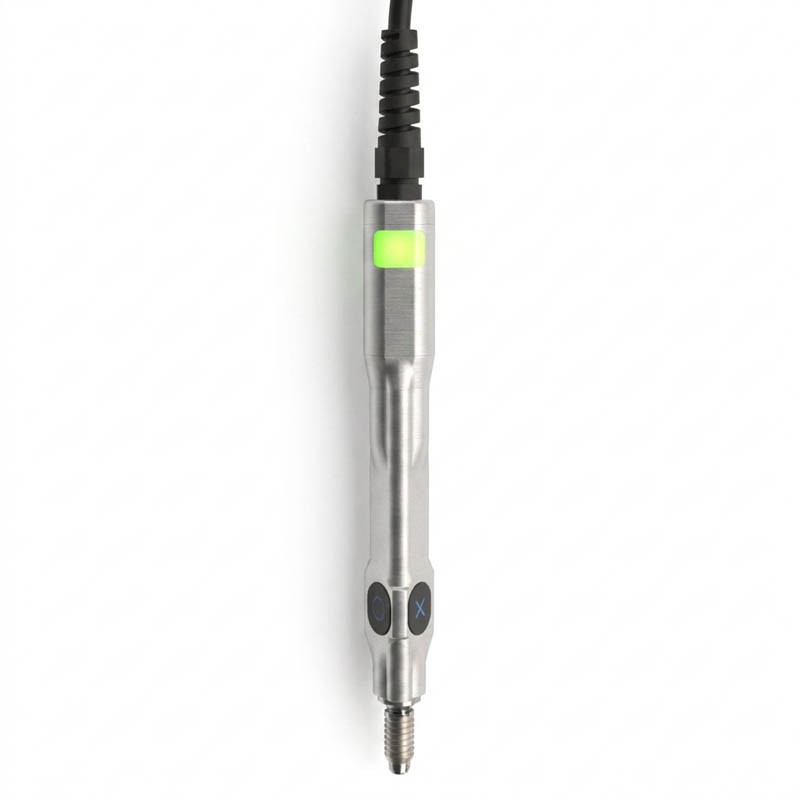

Ruční šroubováky (řada DSH)
Ergonomické řízené ruční šroubováky DSH s EC pohonem pro přesnou ruční montáž a citlivé mikro-spoje.
Podkategorie

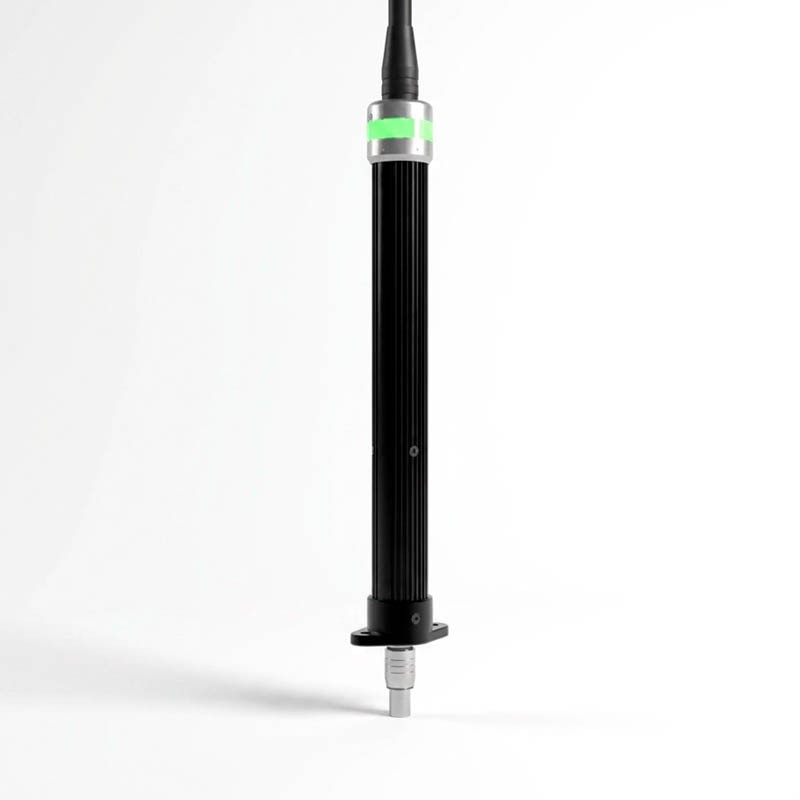

Automatické / vestavné šroubováky (řada DS)
Kompaktní a robustní vestavná servovřetena DS pro montážní linky, roboty a jednoúčelové stroje.
Podkategorie

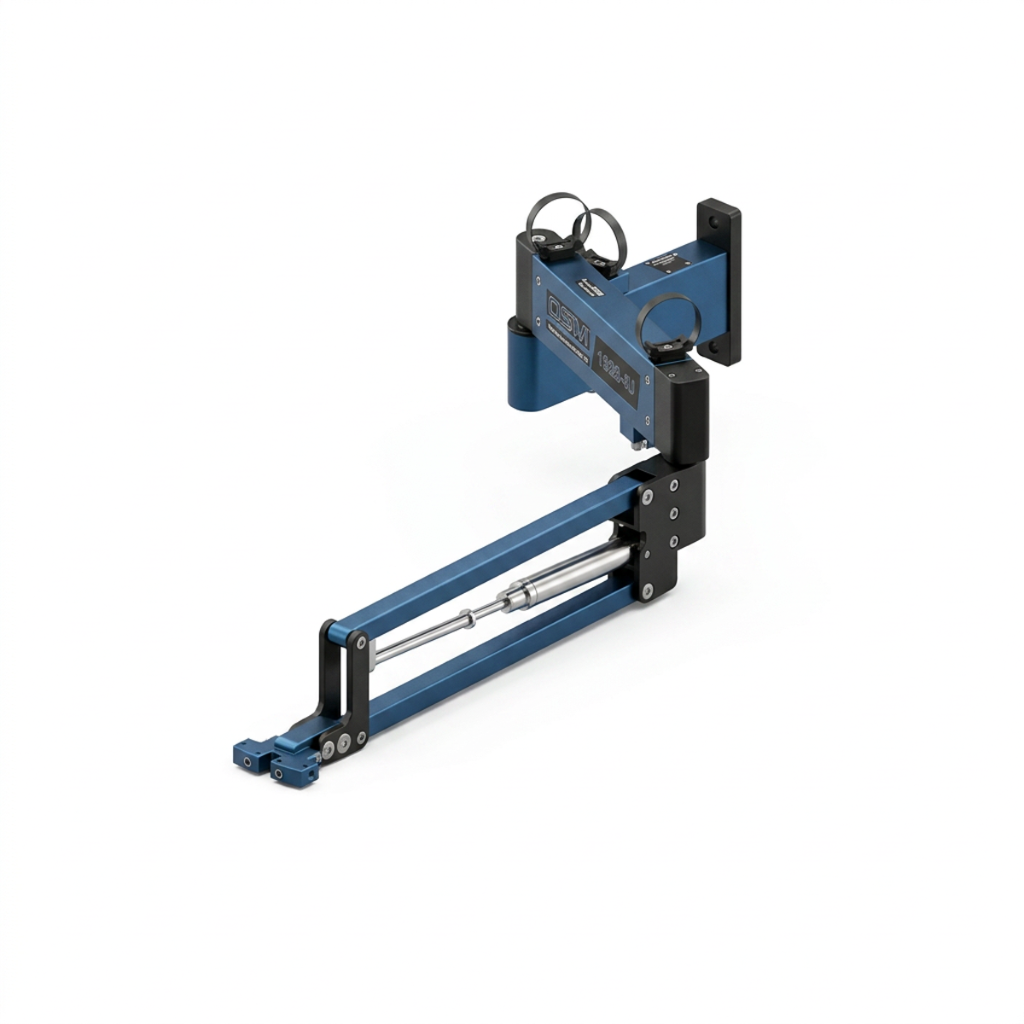

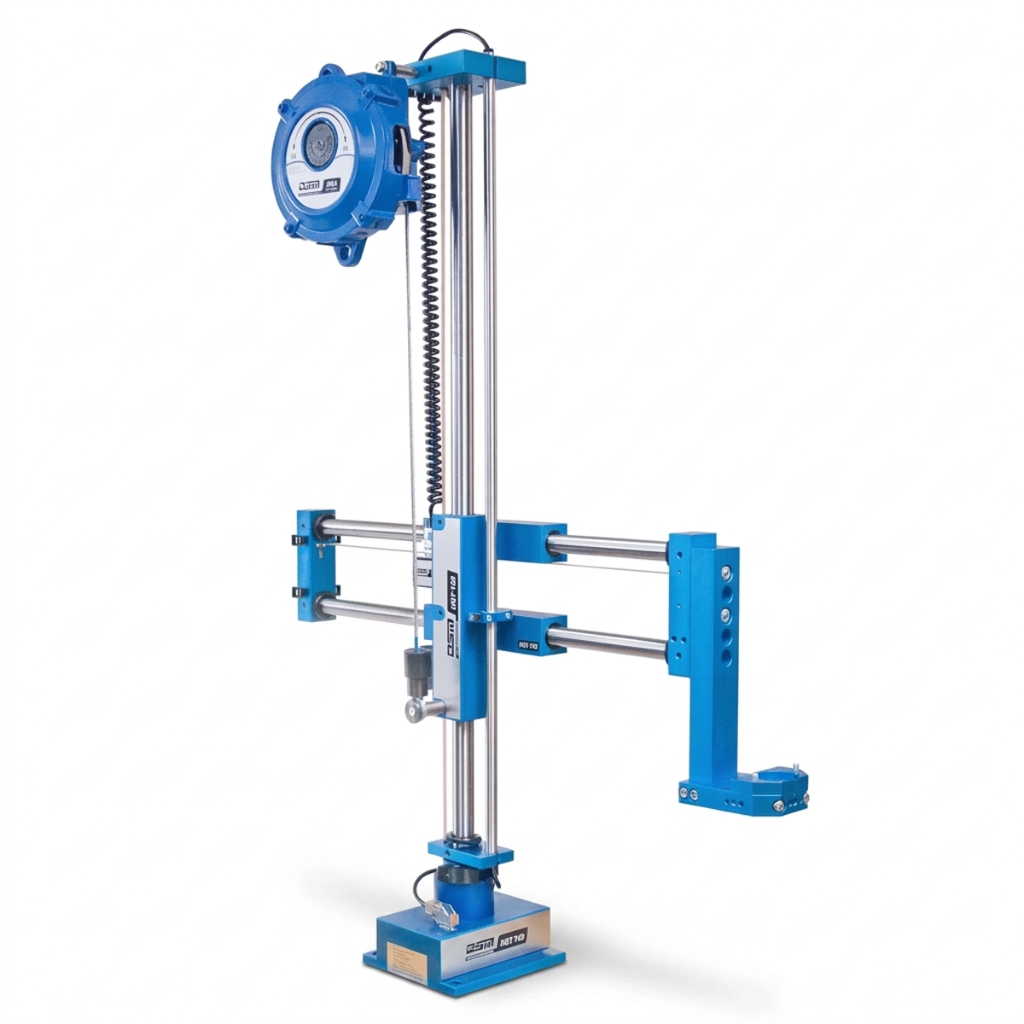

Poziční systémy (řady HSA a HST)
Ergonomická otočná polohovací ramena HSA a vertikální stojany HST pro kompenzaci váhy, kompenzaci reakčního momentu a 100% kontrolu pozice šroubování (Poka-Yoke).
Podkategorie

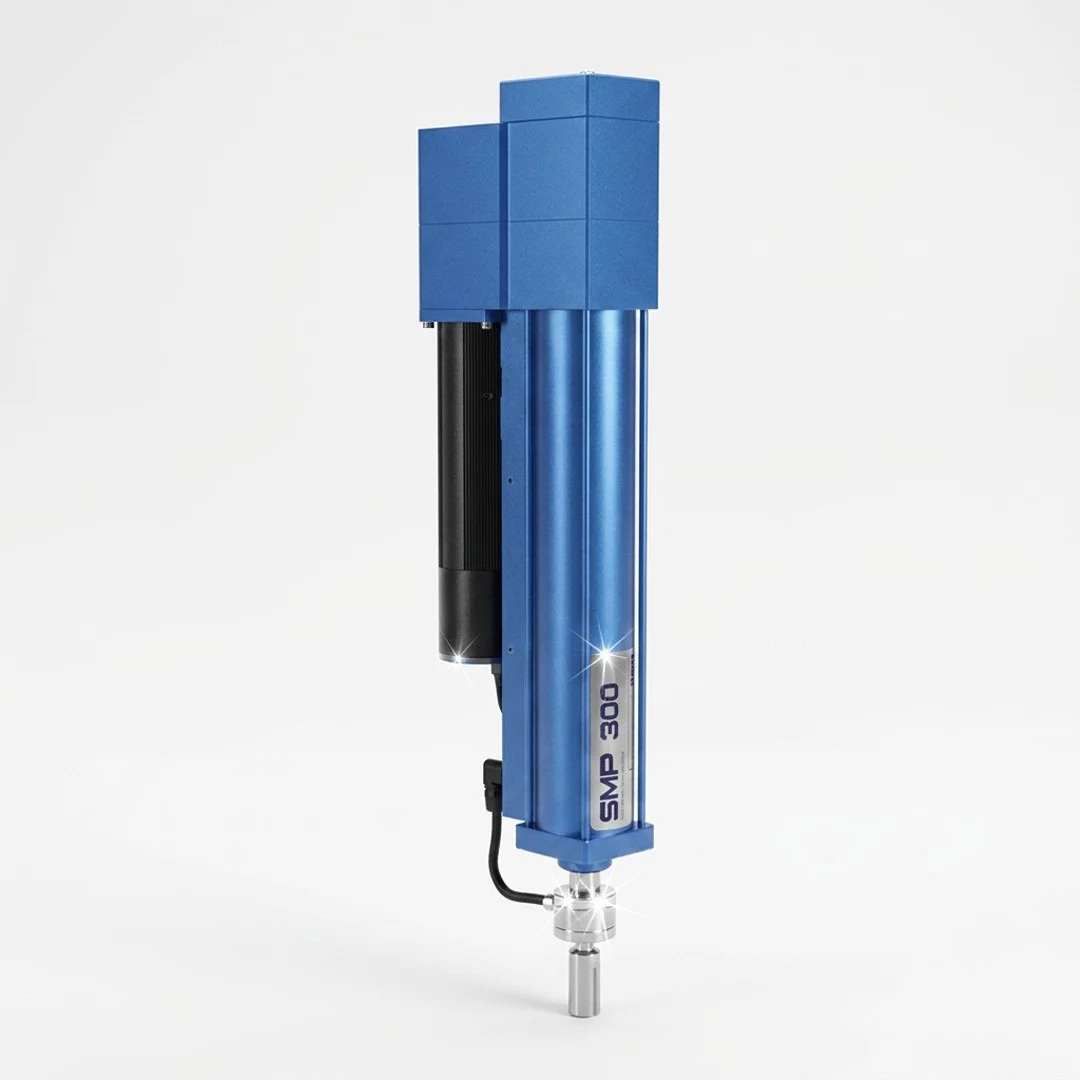

Tlačné servolisy (Řada SMP)
Robustní servoelektrické lisovací jednotky určené výhradně pro přesné tlačné síly.
Podkategorie

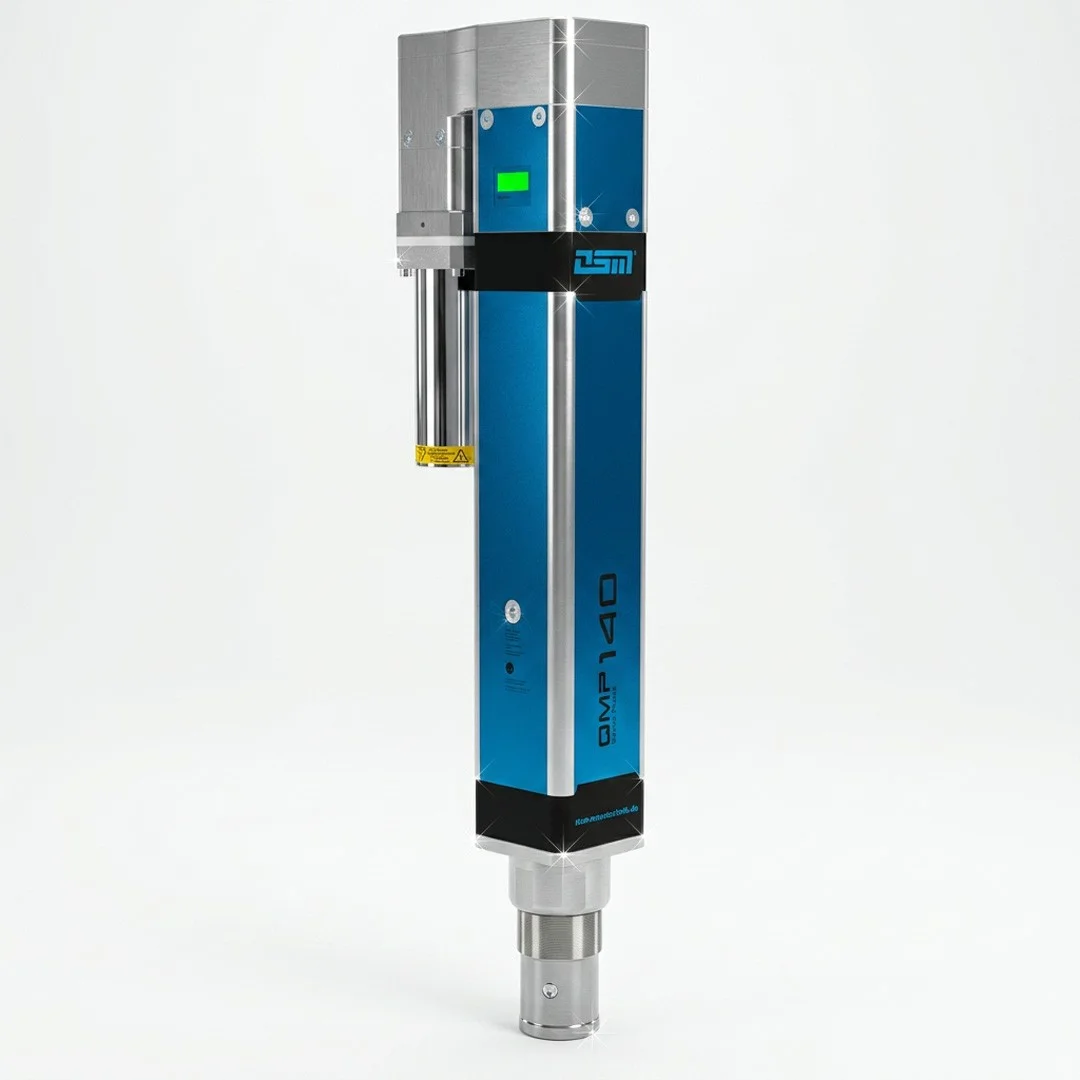

Tlačné a tažné servolisy (Řada QMP)
Kompaktní servolisy v nerezovém čtvercovém těle pro obousměrné přesné měření sil (tah i tlak).
Podkategorie
Modulární servolisy (Řada XMP)
Modulární lisovací jednotky s autonomním řízením lisu a redundantním odměřováním.
Stolní pracoviště

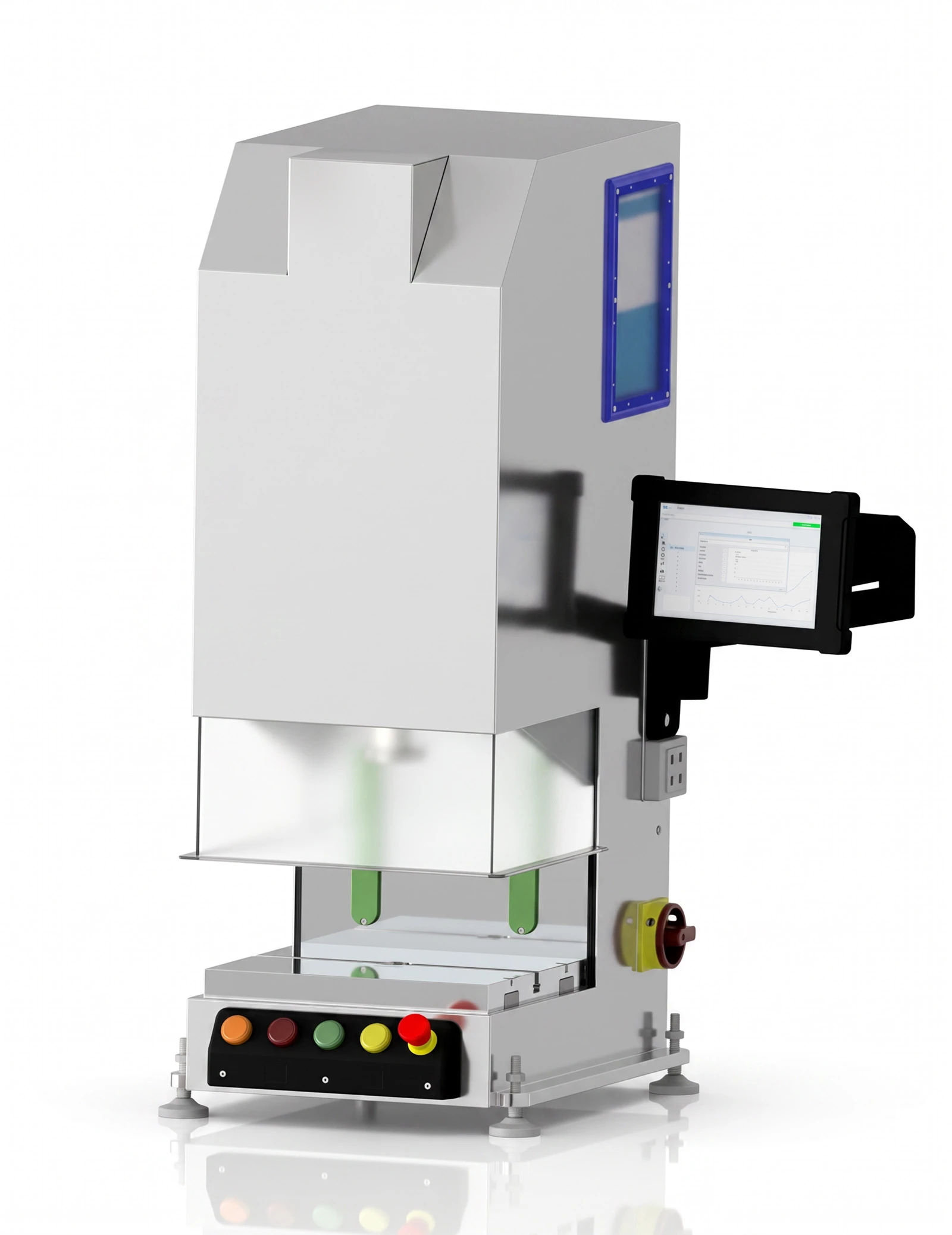

XMP BenchPressUnit
Kompaktní modulární pracoviště pro lisovací procesy s jednotkami XMP 60 a XMP 90 – ergonomické, bezpečné a flexibilní s integrovanou bezpečnostní technologií.
Nebyly nalezeny žádné produkty
Zkuste prosím změnit vybrané filtry.
Proč zvolit DSM?
Německý specialista na lisování a šroubování se 100% procesní kontrolou.
Vyhodnocení křivek v reálném čase
Jednotky MultiPro vyhodnocují grafy síla-dráha a moment-úhel. Tím okamžitě odhalí vadné díly (NOK) během procesu.
Vysoká variabilita a síla lisu
Servolisy DSM pokrývají široký silový rozsah od 50 N (jemné spoje) až po robustní tváření a lisování silou 120 kN s absolutní přesností.
Široký rozsah šroubování
Elektrická vřetena a ruční šroubováky DS/DSH nabízejí řízení krouticího momentu od mikro-spojů 0.05 Nm až po mohutné spoje o síle 2400 Nm.
DOKUMENTACE A KATALOGY DSM
Katalogy, produktové listy a technická dokumentace ke stažení.
Lisovací a šroubovací konfigurátor DSM
Navrhněte si optimální servolis, šroubovací vřeteno nebo měřicí systém podle požadavků vašeho pracoviště.
Doporučené systémové řešení:
Klíčové parametry a výhody DSM
- check Přesné servoelektrické lisování se silou až 120 kN a odměřováním zdvihu.
- check Elektrické šroubování s momentem až 2400 Nm s úhlovou a momentovou kontrolou.
- check Jednotný modulární procesor MultiPro 3G pro lisování i šroubování.
- check Mobilní kalibrační systémy QS Box pro zajištění kvality přímo ve výrobě.
- check Ergonomické poziční systémy HST a HSA zamezující zranění operátorů s možností pozicovací senzoriky.
Kompletní technické parametry najdete v detailech jednotlivých produktů.
| Model | Síla / Šroubovací moment | Zdvih / Otáčky | Typ zařízení |
|---|---|---|---|
| XMP BenchPressUnit open_in_new | Stolní pracoviště pro XMP 60 & XMP 90 | Zabudovaný pohon XMP | Lisování |
| Servolis QMP 80 open_in_new | Síla: 0.4 – 20 kN (4 verze) | Zdvih: 200 / 300 / 500 mm | Lisování |
| Servolis SMP 300 open_in_new | Síla: 0.05 – 2 kN (4 verze) | Zdvih: až 150 mm | Lisování |
| Servolis XMP 60 open_in_new | Síla: 0.1 – 2.0 kN (3 verze) | Zdvih: 200 / 400 mm | Lisování |
| Servolis QMP 100 open_in_new | Síla: 6 – 60 kN (4 verze) | Zdvih: 200 / 300 / 500 mm | Lisování |
| Servolis SMP 400 open_in_new | Síla: 1 – 5 kN (2 verze) | Zdvih: až 200 mm | Lisování |
| Servolis XMP 90 open_in_new | Síla: 1 – 25 kN (3 verze) | Zdvih: 200 / 400 mm | Lisování |
| Servolis QMP 140 open_in_new | Síla: 10 – 120 kN (3 verze) | Zdvih: 200 / 300 / 500 mm | Lisování |
| Servolis SMP 500 open_in_new | Síla: 4 – 70 kN (4 verze) | Zdvih: až 300 mm | Lisování |

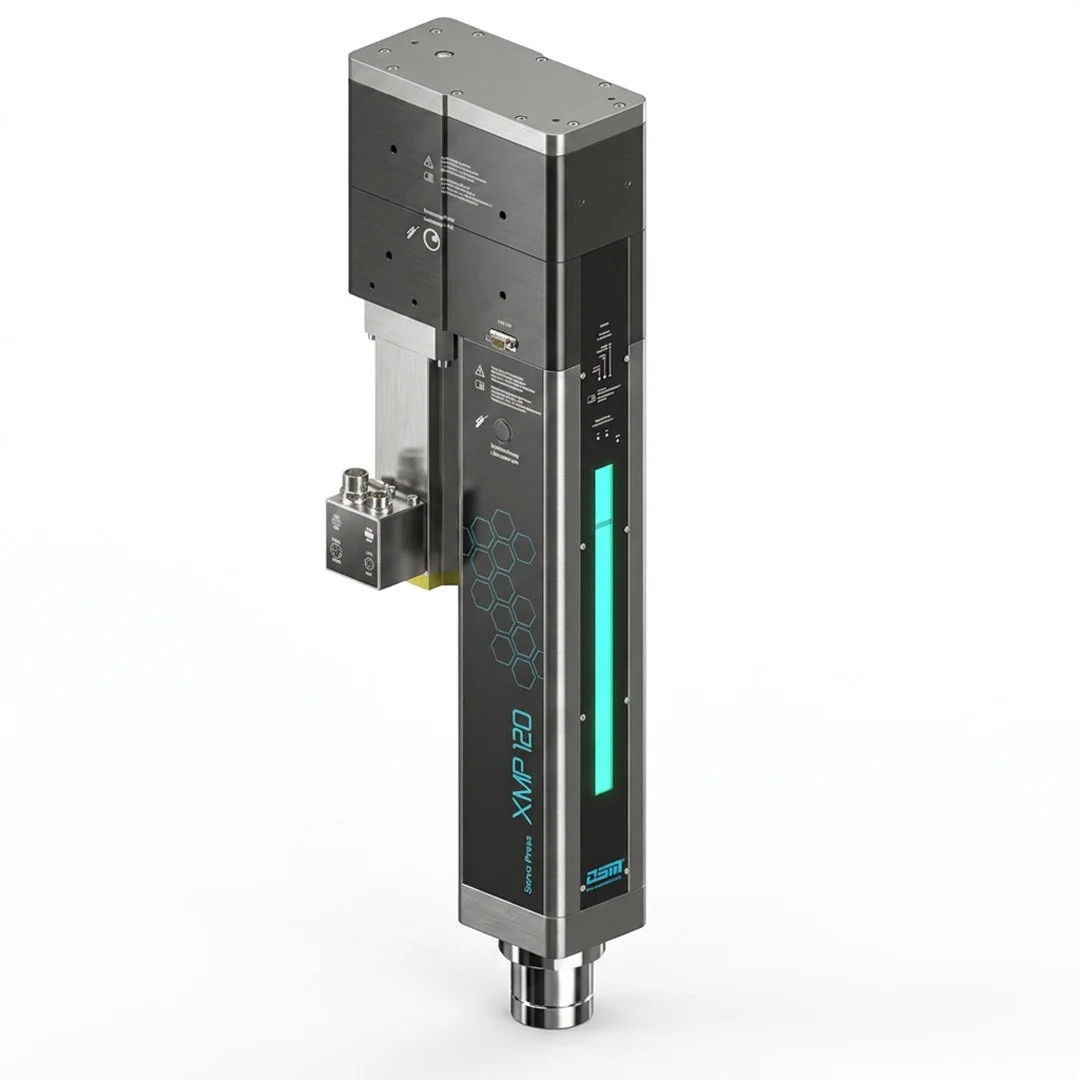

| Servolis XMP 120 open_in_new | Síla: 6 – 100 kN (4 verze) | Zdvih: 200 / 400 mm | Lisování |
| Vestavný šroubovák DS 26 open_in_new | Moment: 0.05 – 4 Nm | Rychlost: až 1700 ot/min | Šroubování |

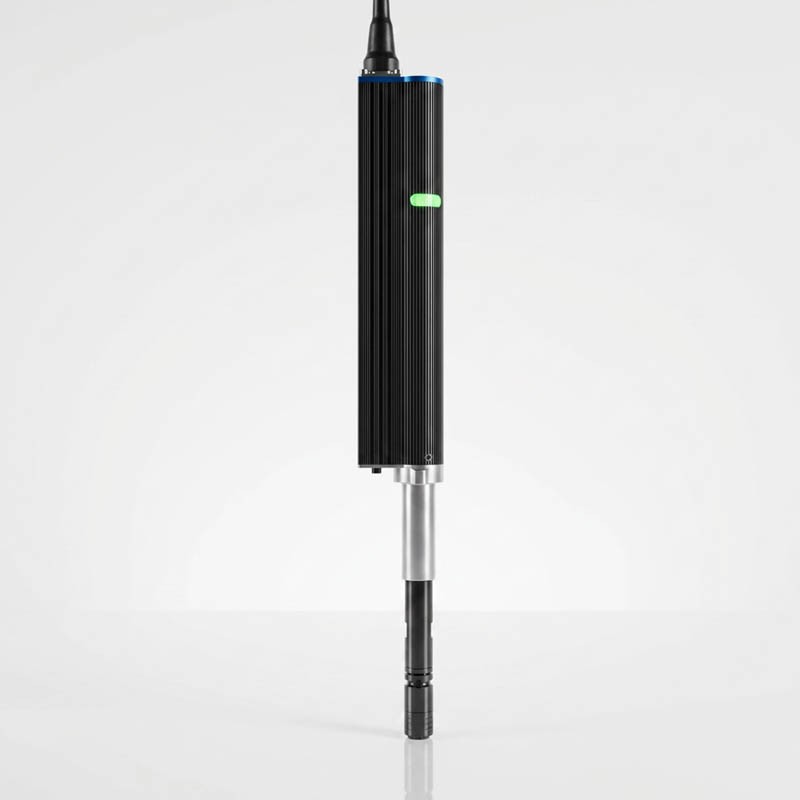

| Vestavný šroubovák DS 34 open_in_new | Moment: 0.5 – 15 Nm | Rychlost: až 1200 ot/min | Šroubování |

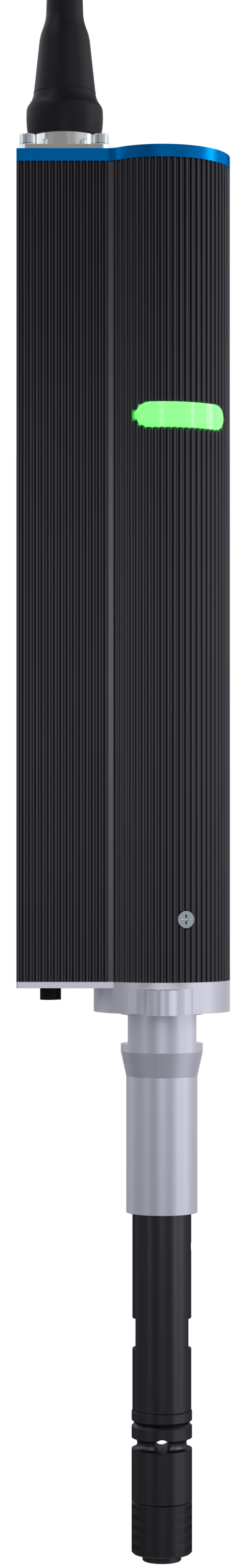

| Vestavný šroubovák DS 44 open_in_new | Moment: 1.5 – 35 Nm | Rychlost: až 1000 ot/min | Šroubování |

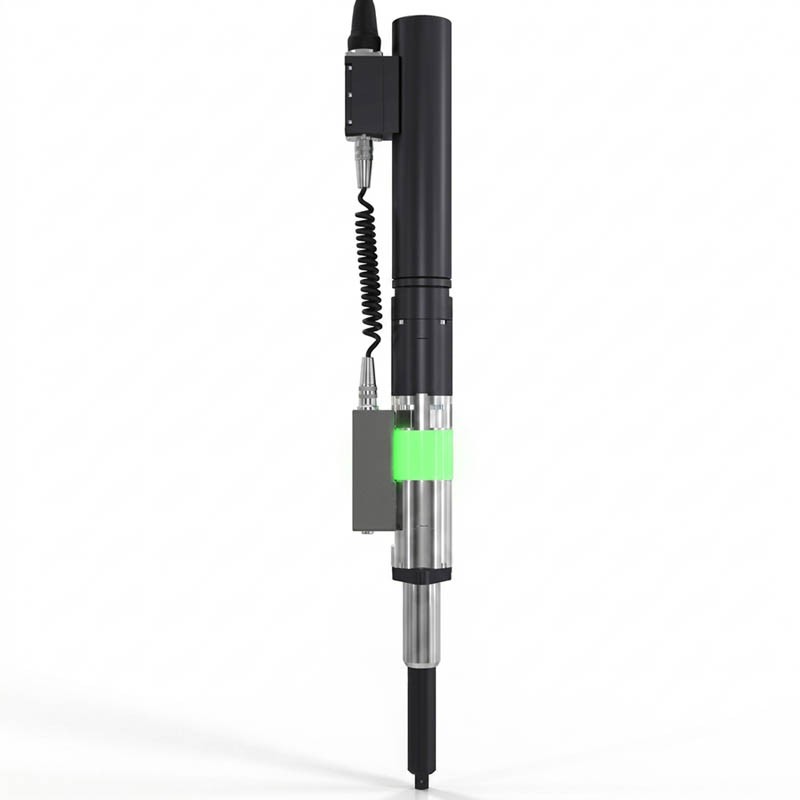

| Vestavný šroubovák DS 57 open_in_new | Moment: 5 – 140 Nm | Rychlost: až 800 ot/min | Šroubování |

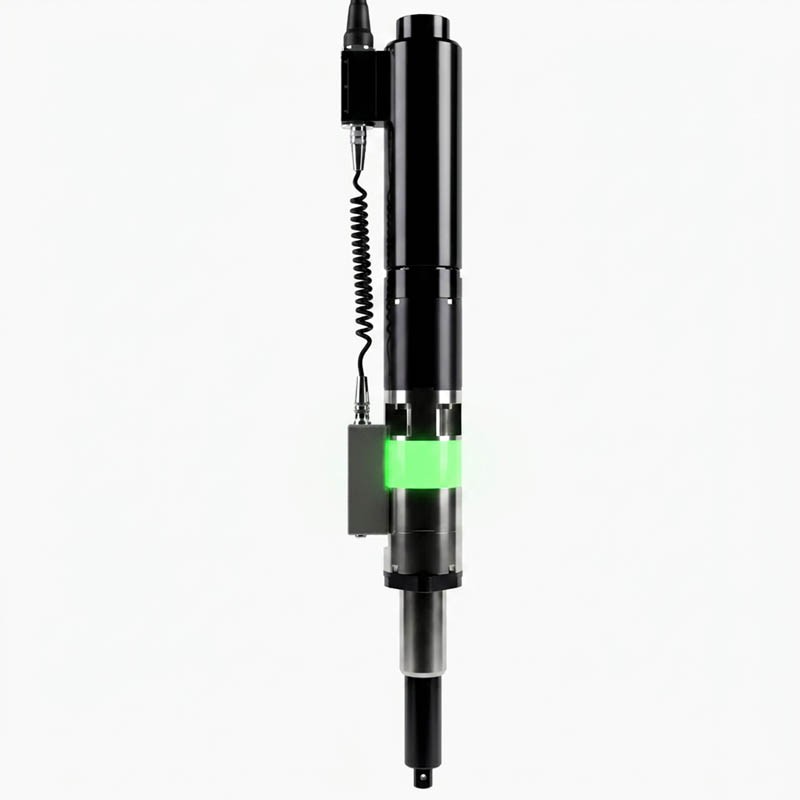

| Šroubováky DS 80 / 110 / 130 open_in_new | Moment: 15 – 2400 Nm | Převodovka pro velké zatížení | Šroubování |
| Ruční šroubovák DSH 16 open_in_new | Moment: 0.05 – 0.5 Nm | Rychlost: až 1000 ot/min | Šroubování |

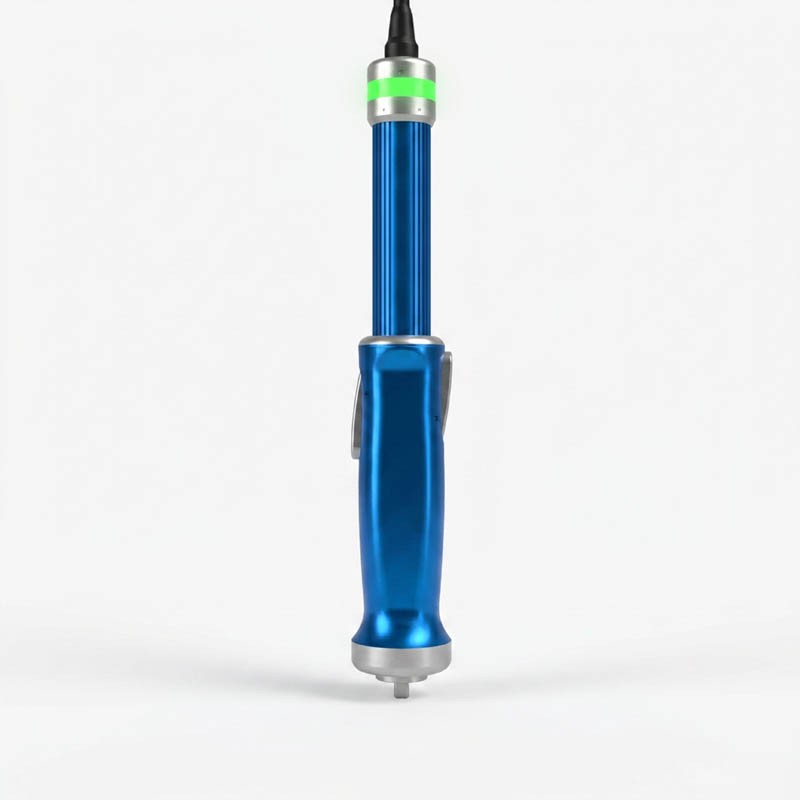

| Ruční šroubovák DSH 26 open_in_new | Moment: 0.05 – 4 Nm | Rychlost: až 1700 ot/min | Šroubování |

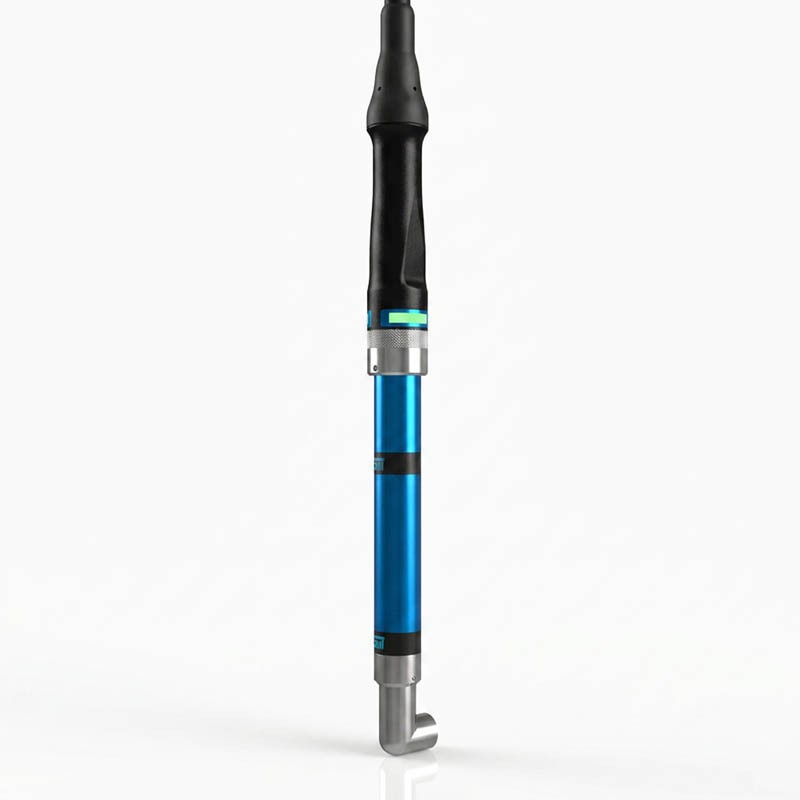

| Ruční šroubovák DSH 34 open_in_new | Moment: 1 – 20 Nm | Rychlost: až 1200 ot/min | Šroubování |

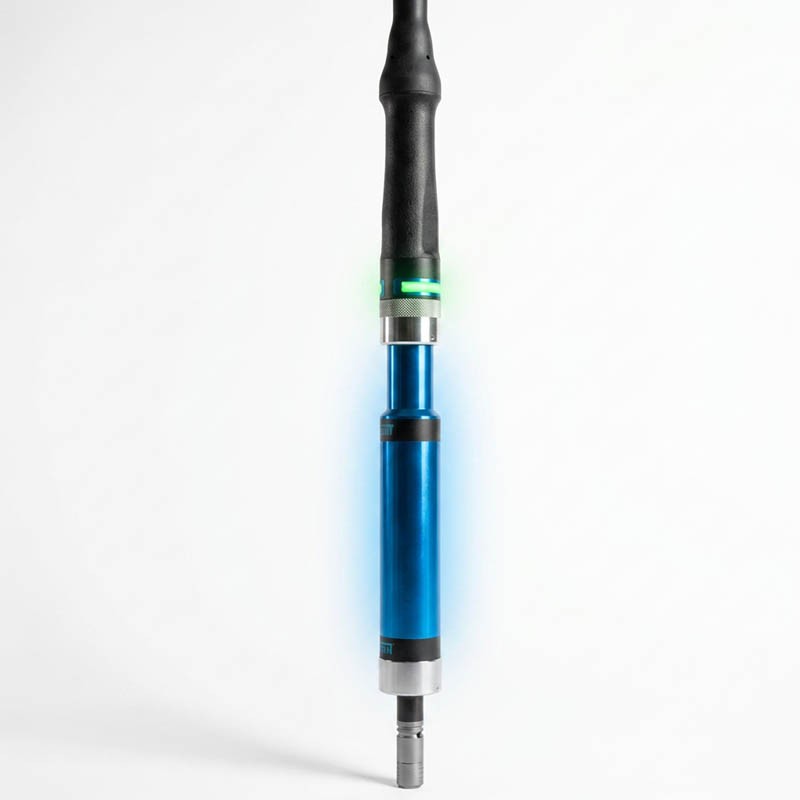

| Ruční šroubovák DSH 44 open_in_new | Moment: 4 – 60 Nm | Rychlost: až 800 ot/min | Šroubování |
| Poziční systémy HST / HSA open_in_new | Eliminace reakčních sil & Balancer | Pozicovací senzorika | Šroubování |

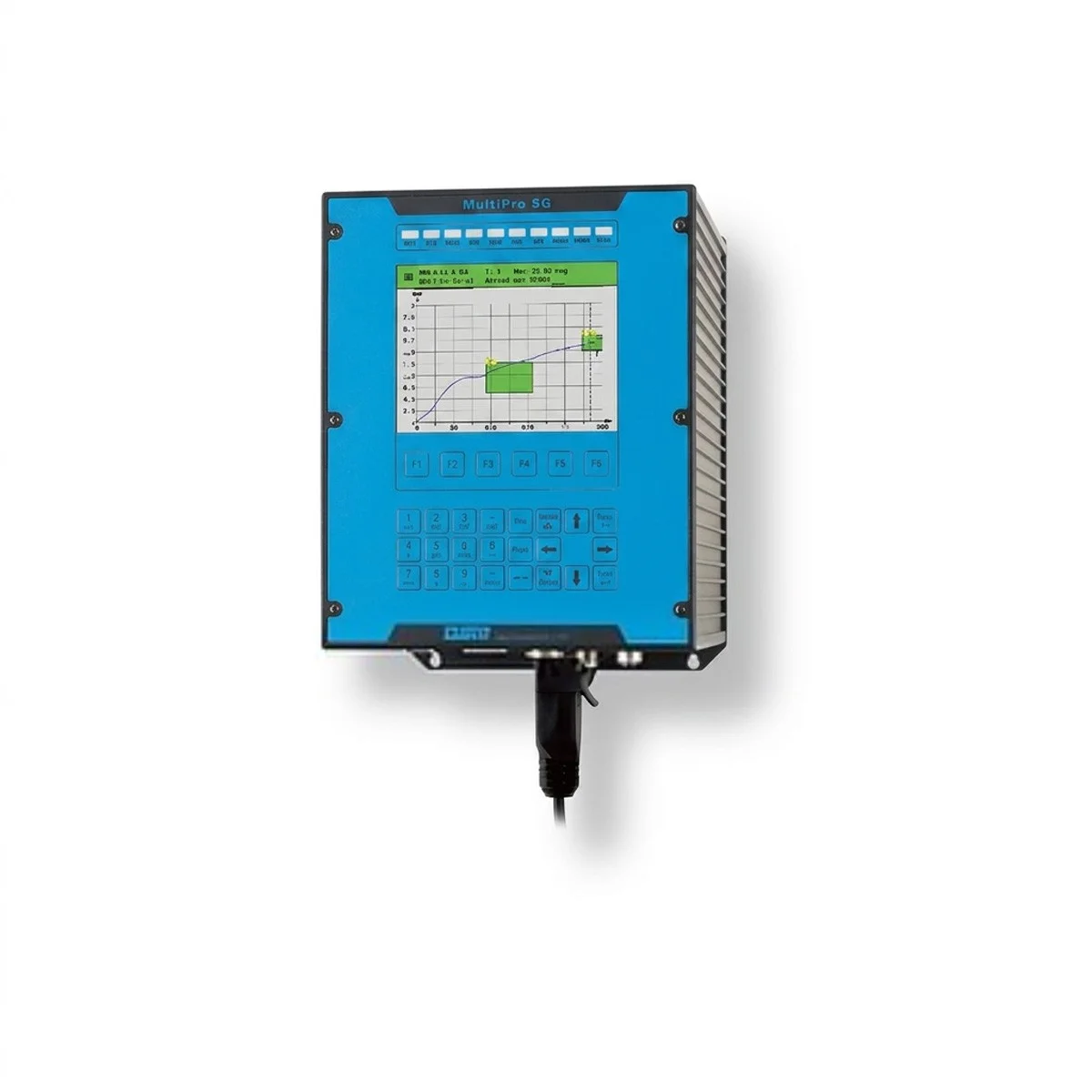

| Procesní jednotka MultiPro 3G open_in_new | Vyhodnocení grafů | Barevný dotykový displej | Měření a monitoring |

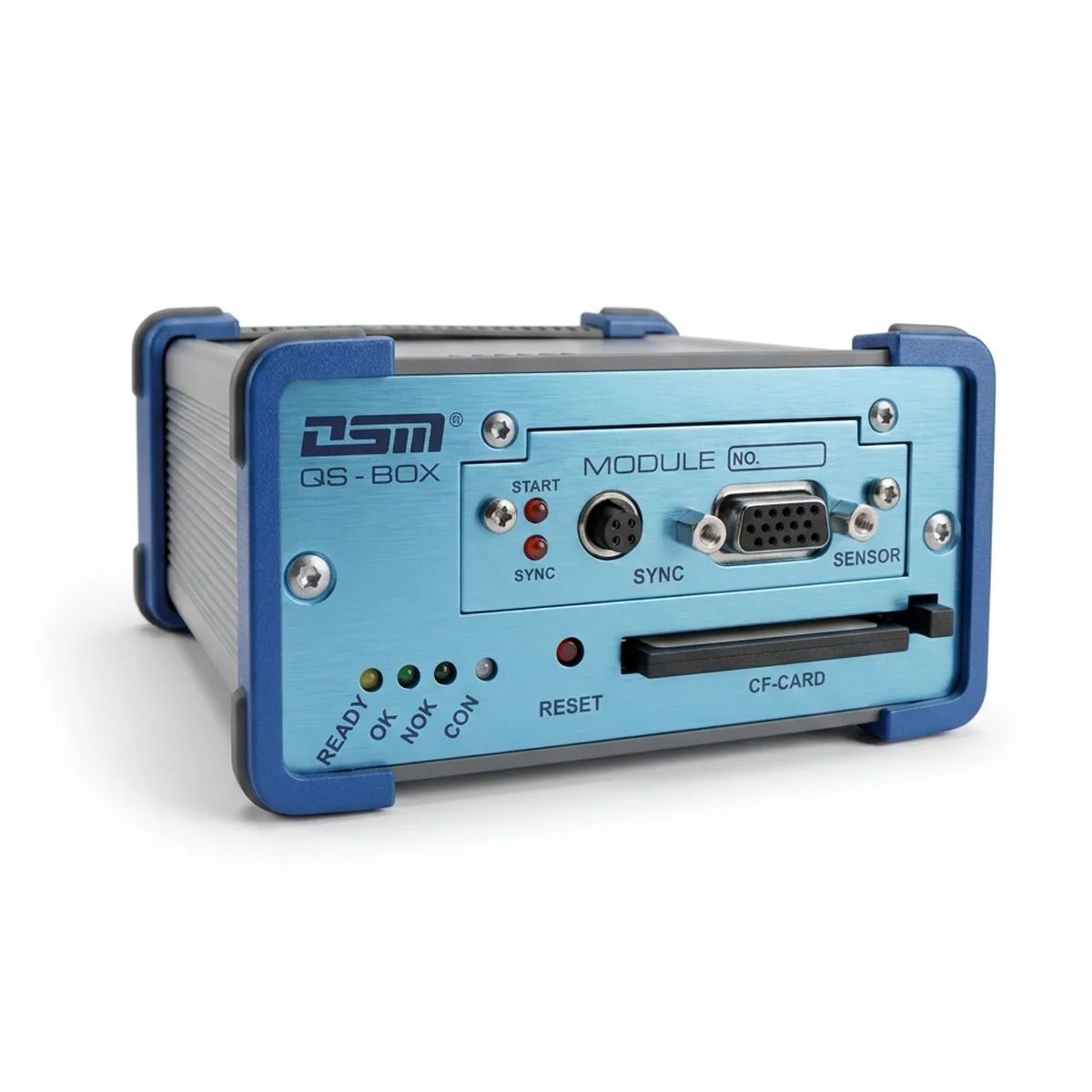

| Kalibrační zařízení QS Box open_in_new | Třída přesnosti 0.1% | Etalony momentu a síly | Měření a monitoring |
Potřebujete poradit s výběrem?
Naši techničtí specialisté v OK TECHNICAL GROUP jsou připraveni analyzovat vaše potřeby a navrhnout optimální řešení DSM pro váš projekt.
