Pneumo-hydraulické válce MULTIPOWER
Špičkové pneumo-hydraulické válce (silové převodníky) od německého výrobce Farger & Joosten Maschinenbau GmbH. Kombinují rychlý přibližovací pneumatický zdvih s automaticky aktivovaným hydraulickým silovým zdvihem. Zajišťují lisovací sílu 3 až 1000 kN pouze za použití stlačeného vzduchu, bez potřeby hydraulického agregátu a s úsporou vzduchu až o 80 %.
Portfolio produktů MULTIPOWER
Přehled vybraných strojů a technických řešení.
Pneumo-hydraulické válce

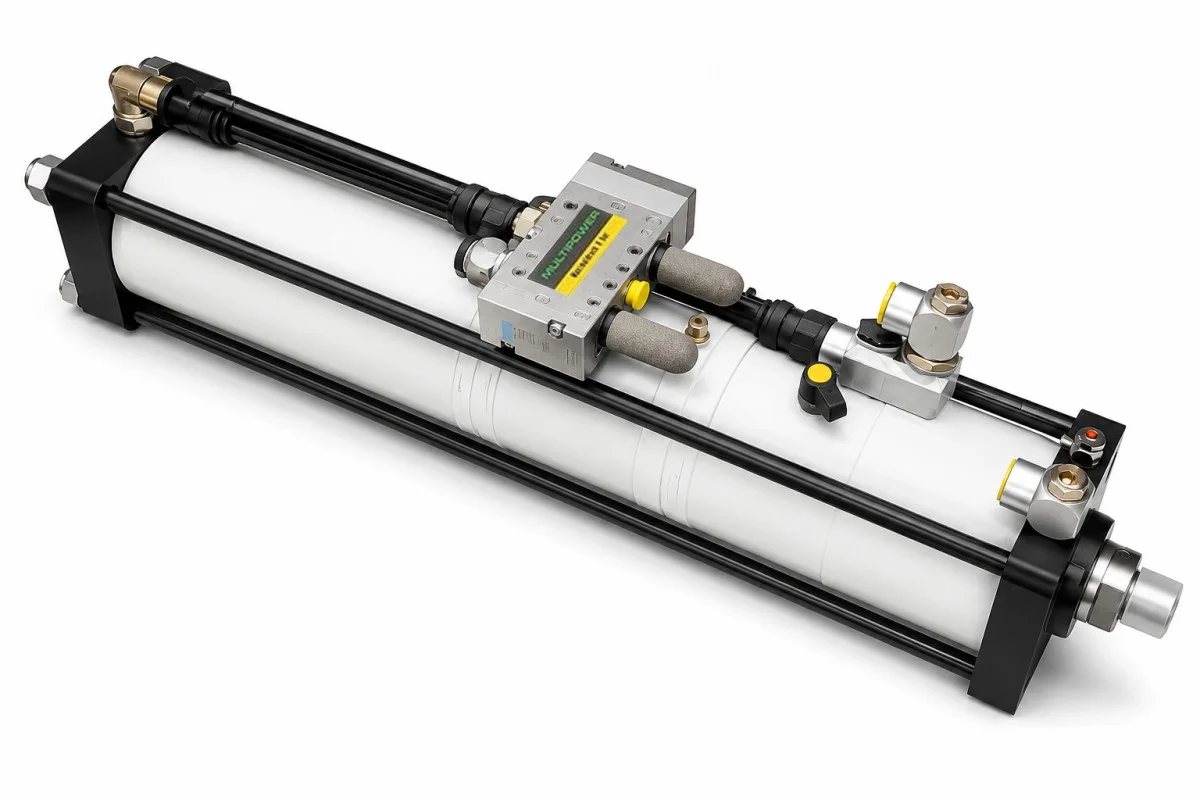

Pneumo-hydraulické válce Typ G
Kompaktní koaxiální silové válce s integrovaným hydraulickým multiplikátorem. Jsou ideální pro aplikace vyžadující úsporu místa a disponují silou až 1000 kN. Silový zdvih je k dispozici v délkách 1 – 12 mm nebo 13 – 80 mm s možností mechanické regulace.
Pneumo-hydraulické válce

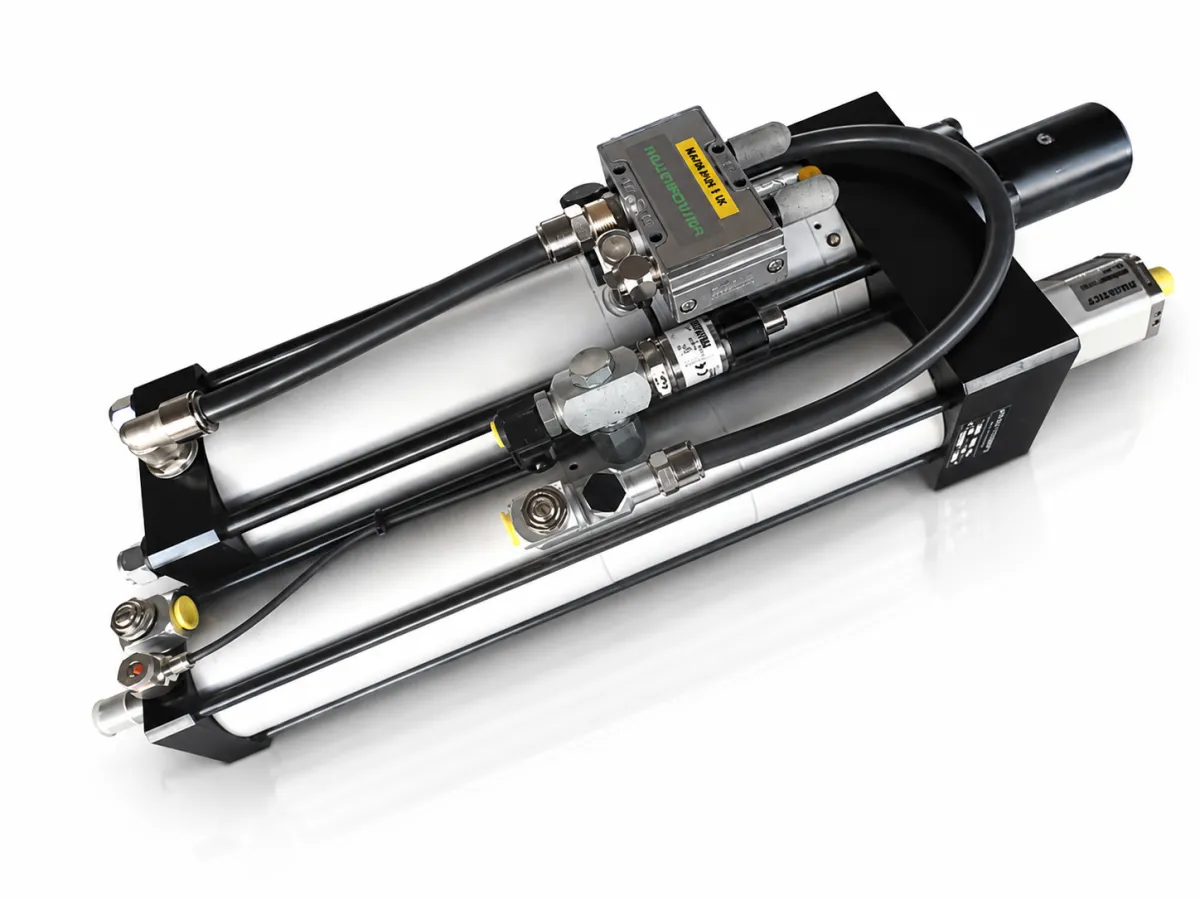

Pneumo-hydraulické válce Typ U
Kompletní válec pro přímou zástavbu s paralelním (U-shape) uspořádáním pneumatické a hydraulické komory. Toto konstrukční řešení výrazně zkracuje celkovou stavební délku válce. Umožňuje nastavení celkového zdvihu a silový zdvih v režimu tahu.
Pneumo-hydraulické válce

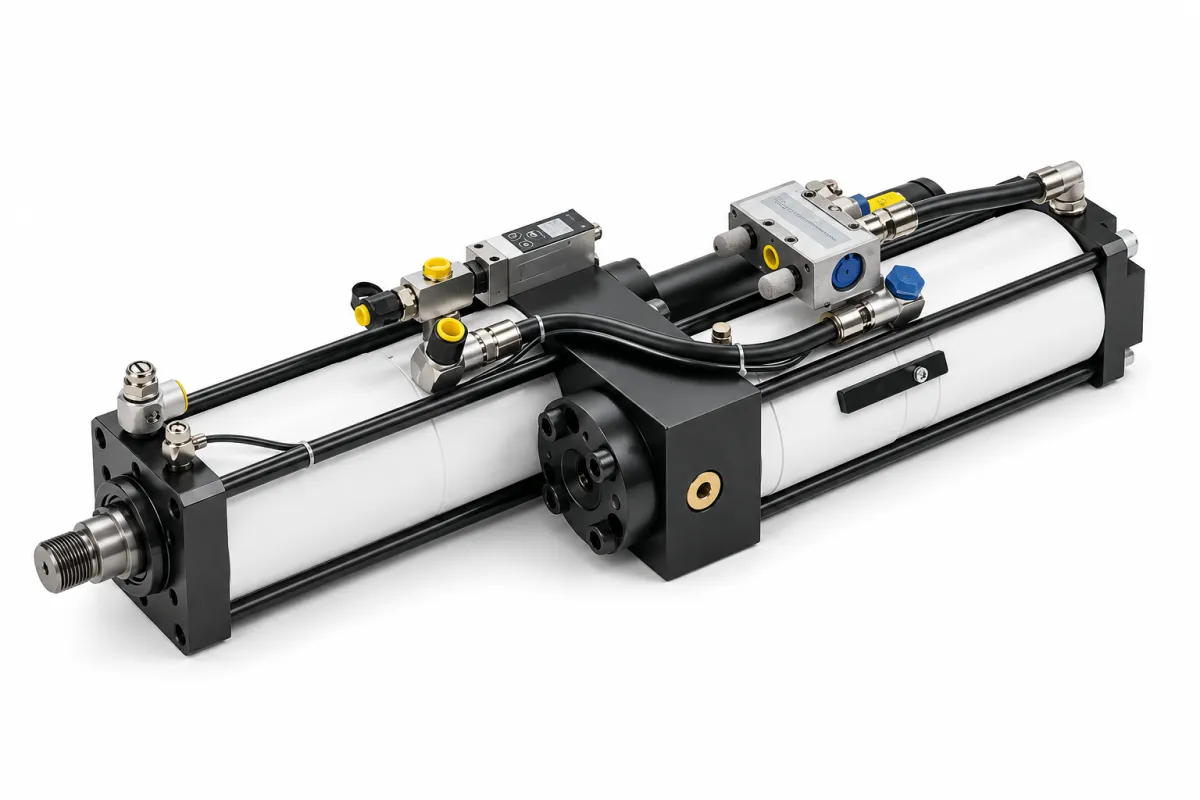

Pneumo-hydraulické válce Typ Z
Pneumo-hydraulický válec s plynule mechanicky nastavitelným zdvihem. Umožňuje přesné vymezení celkového i silového zdvihu pomocí závitového kolíku a kontramatice na zadním čele válce. Vhodné pro vysoce precizní tváření a lisování.
Pneumo-hydraulické válce

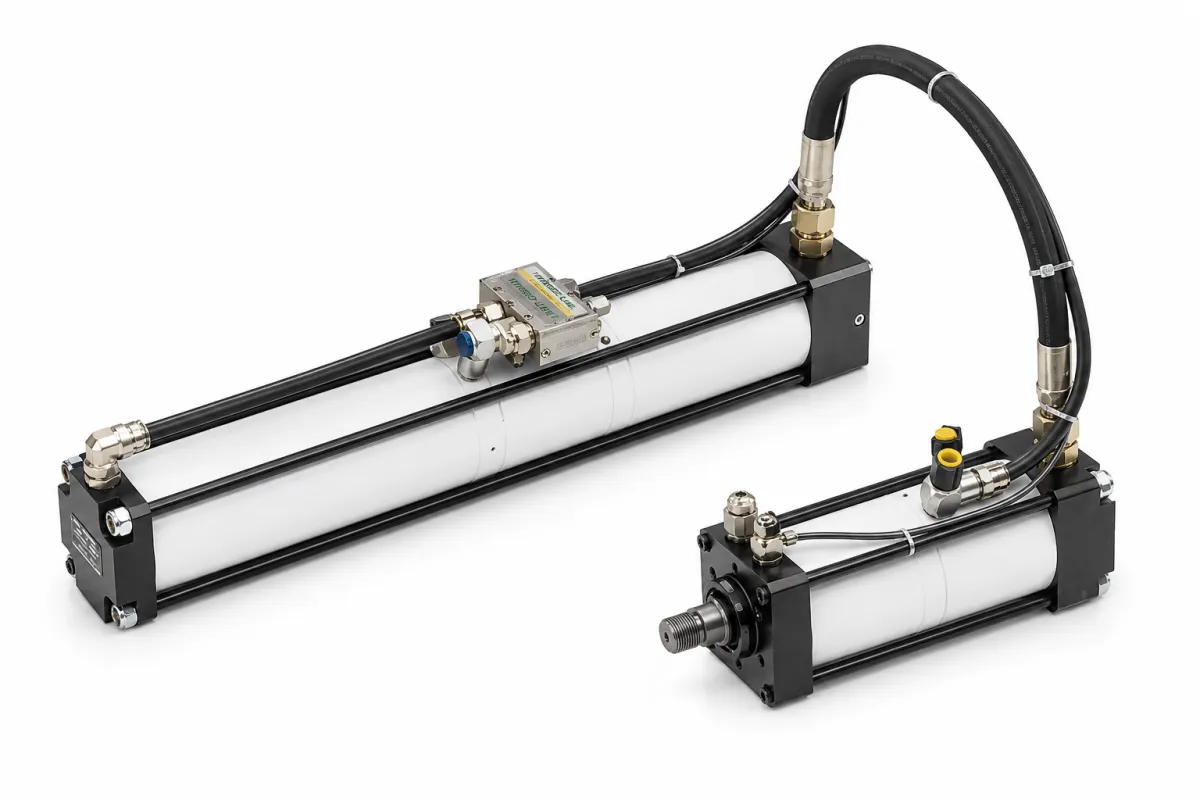

Pneumo-hydraulické válce Typ E
Dělený pneumo-hydraulický systém s odděleným převodníkem síly (multiplikátorem) a pracovní jednotkou spojenou vysokotlakou hadicí. Umožňuje zabudování velmi malé a lehké pracovní hlavy do stísněných prostor, zatímco těžký převodník je umístěn mimo.
Nebyly nalezeny žádné produkty
Zkuste prosím změnit vybrané filtry.
Proč zvolit válce MULTIPOWER?
Německé pneumo-hydraulické válce Farger & Joosten Multipower představují špičku v energeticky úsporném lisování a tváření.
Lisovací síla až 1000 kN
Díky integrovanému multiplikátoru dosáhnete obrovské lisovací síly (až 100 tun) s použitím běžného rozvodu stlačeného vzduchu o tlaku 6 barů.
80% úspora stlačeného vzduchu
Vzduch je spotřebováván pouze pro rychlý přibližovací pohyb a zpětný zdvih. Silový zdvih se aktivuje automaticky až při kontaktu s odporem, což výrazně šetří energii.
Bezúdržbový provoz
Absence vnitřních mechanických vratných pružin, absolutní oddělení vzduchu od oleje a robustní těsnění zajišťují extrémně dlouhou životnost a čistý provoz bez oleje v montážním prostoru.
Dokumentace a katalogy MULTIPOWER
Katalogy, produktové listy a technická dokumentace ke stažení.
Klíčové parametry a výhody MULTIPOWER
- check Obrovská lisovací síla 3 až 1000 kN poháněná pouze stlačeným vzduchem (bez hydraulického agregátu).
- check Automatické přepínání z rychlého chodu na silový pracovní zdvih při kontaktu s obrobkem.
- check Až 80% úspora stlačeného vzduchu ve srovnání s čistě pneumatickými lisy.
- check Absolutní těsnost a oddělení pneumatického a hydraulického okruhu pro čistý montážní prostor.
- check Možnost montáže v jakékoliv poloze a nulové nároky na údržbu.
Kompletní technické parametry najdete v detailech jednotlivých produktů.
| Model | Max. Síla (kN) | Zdvih (mm) | Pohon |
|---|---|---|---|
| Typ G (1 – 12 mm) open_in_new | do 1000 kN (100 t) | celkový: do 400 mm | silový: 1 – 12 mm | Kompaktní koaxiální |
| Typ G (13 – 80 mm) open_in_new | do 1000 kN (100 t) | celkový: do 400 mm | silový: 13 – 80 mm | Kompaktní koaxiální |
| Typ U open_in_new | do 1000 kN (100 t) | celkový: do 500 mm | paralelní | Paralelní (U-shape) |
| Typ Z open_in_new | do 1000 kN (100 t) | celkový: do 500 mm | nastavitelný | Nastavitelný zdvih |
| Typ E open_in_new | do 1000 kN (100 t) | celkový: do 500 mm | oddělený | Dělený s hadicí |
Potřebujete poradit s výběrem?
Naši techničtí specialisté v OK TECHNICAL GROUP jsou připraveni analyzovat vaše potřeby a navrhnout optimální řešení MULTIPOWER pro váš projekt.
